GW8系列高压隔离开关
发布时间：2010-06-03
|
结构简介 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
中性点隔离开关主要由隔离开关，主体连杆系统，操作机构组成。本体有触头装配，棒式支柱绝缘子，导电杆装配，安装板等装配组成。连杆系统由接头和连杆组成。操动机构输出轴可作120°水平旋转，通过连杆系统及拐臂转动动触头与静触头合闸或分闸。处于合闸或分闸位置时，由操作机构上的定位装置保证动触头与静触头处于正确的合闸位置或分闸位置。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
产品特点 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1) 隔离开关采用拍合式结构，占地面积小；
GW8典型技术参数表 项目 单位 GW8-40.5 GW8-72.5 GW8-126 额定电压 kV 40.5 72.5 126 额定电流 A 630 630 630 额定短时耐受电流 4S kA 20 20 20 额定峰值耐受电流 kA 50 50 50 1min工频耐压(有效值) kV 80 140 230 雷电冲击耐压(峰值) kV 185 325 450 机械寿命 次 2000 2000 2000 接线端子额 横向 N 800 800 800 纵向 N 200 200 200 泄漏比距 mm/kV 16 (Ⅰ级) 20 (Ⅱ级) 25 (Ⅲ级) 人力机构操作力距今 Nm ≤200 ≤200 ≤200 单台总重量 kg 120 120 120 配用机构 CS8手动机构或CJ6卧式电动机构 外形尺寸

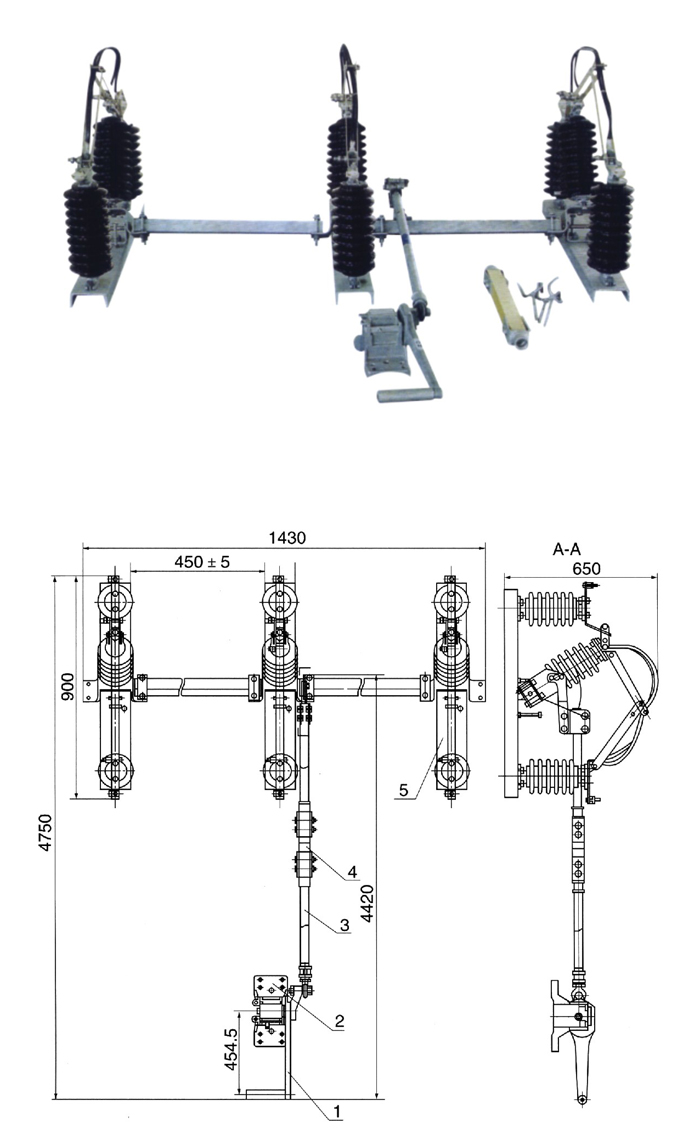

11kV-33kV 出口型隔离开关
11kV-33kV 技术参数表 额定电压 额定电流 4S热稳定电流 动稳定电流 冲击耐压 工频耐压 相对地 断口间 相对地 断口间 11 400 12500 31500 95 115 42 48 33 600 12500 31500 185 215 75 85 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
